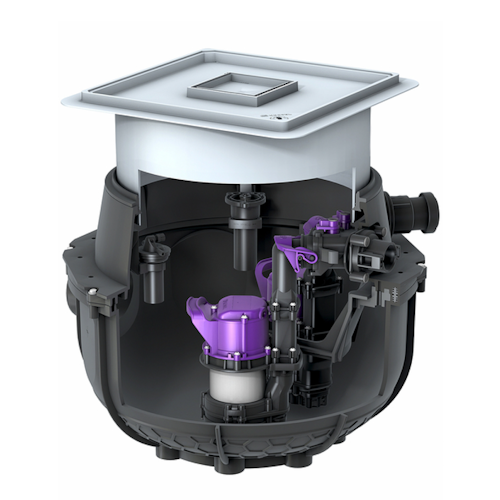

KESSEL Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte 280500S
KESSEL Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte 280500S
Die steckerfertige Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage.
- mit teleskopischem Aufsatzstück für stufenlosen Höhen- und Niveauausgleich und integriertem Bodenablauf
- Sammelbehälter aus PE, beständig gegen aggressive Abwässer und 3 m Grundwasser
- inklusive Rückflussverhinderer für die Druckleitung
- Pumpe mit Freistromrad für höchste Betriebssicherheit
Hebeanlage Aqualift S Compact Mono, GTF 500, Bodenplatte
Die steckerfertige Hebeanlage für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage zum Einbau in die Bodenplatte ist vormontiert zur bauseitigen Endmontage.
- mit teleskopischem Aufsatzstück für stufenlosen Höhen- und Niveauausgleich und integriertem Bodenablauf
- Sammelbehälter aus PE, beständig gegen aggressive Abwässer und 3 m Grundwasser
- inklusive Rückflussverhinderer für die Druckleitung
- inklusive Stutzen für Zulauf und Kabelleerrohr
- Pumpe mit Freistromrad für höchste Betriebssicherheit
Ausführung:
Anlagenart: Einzelanlage
Pumpensteuerung: Schwimmerschalter
Rückflussverhinderer: integriert
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die Bodenplatte
Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen)
Allgemeine Merkmale:
Farbe: schwarz
Norm: EN 12050-2
Abmessungen:
Länge: 617 mm
Breite: 585 mm
Behälter/Grundkörper:
Zulauf Nennweite (DN): 100
Druckabgang (DN): 32 mm
Druckabgang (DA): 40 mm
Einbautiefe: 490 - 620 mm
Nutzvolumen: 16 l
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück
Abdeckungsmerkmale:
Abdeckungsart: Abdeckplatte mit Schlitzrost
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Belastungsklasse: K 3 (EN 1253-1)
Länge: 366 mm
Breite: 366 mm
Verriegelung: Lock & Lift
Freier Kugeldurchgang: 10 mm
Fördereinrichtung:
Pumpe: GTF 500
Anzahl Pumpen: 1
Förderleistung max.: 10 m3/h
Förderhöhe max.: 8 m
Betriebsspannung: 230 V
Netzfrequenz: 50 Hz
Betriebsart: S1
Leistung P1: 0,6 kW
Leistung P2: 0,36 kW
Drehzahl: 2.800 U/min
Erforderliche Absicherung (Leitungsschutz): C 16 A
Förderguttemperatur (dauerhaft) max.: 40 °C
Anschlusstyp: Schuko 2-polig
Laufrad Typ: Freistromrad
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 2,7 A
Schutzart Pumpe: IP 68 (3m)
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2
Temperaturüberwachung: integriert
Steuerung:
Art Niveauerfassung: mechanisch
Instrument Niveauerfassung: Schwimmerschalter
